RODZAJE POWIERZCHNII (EN 10088-2)

EN 10088 Rodzaj wykonania Wygląd powierzchni
Gorącowalcowane, względnie gorąco-formowane 1U gorąco formowane, bez obróbki cieplnej, bez usuwania zgorzeliny zgorzelina walcownicza
1C gorąco formowane, z obróbką cieplną, bez usuwania zgorzeliny zgorzelina walcownicza
1E gorąco formowane, z obróbką cieplną, zgorzelina usunięta mech. wolna od zgorzeliny
1D gorąco formowane, z obróbką cieplną, trawione wolna od zgorzeliny
1X gorąco formowane, z obróbką cieplną, wstępnie obrobione metalicznie czysta
2H umocnione przez zgniot gładka, jasna
Zimnowalcowane, względnie dalej przerobione na zimno 2C zimnowalcowana, z obróbką cieplną, bez usuwania zgorzeliny gładka, ze zgorzeliną z obróbki cieplnej
2E zimnowalcowana, z obróbką cieplną, mechanicznie usunięta zgorzelina szorstka, tępa
2D dalej przerobione na zimno, z obróbką cieplną, trawione gładka
2B obrobione cieplnie, złuszczone, mechanicznie wygładzone bardziej gładka niż 2D
2R/BA zimnowalcowane, wyżarzane beznalotowo odbijająca światło, błyszcząca
2Q zimnowalcowane, zahartowane, wolne od zgorzeliny wolna od zgorzeliny

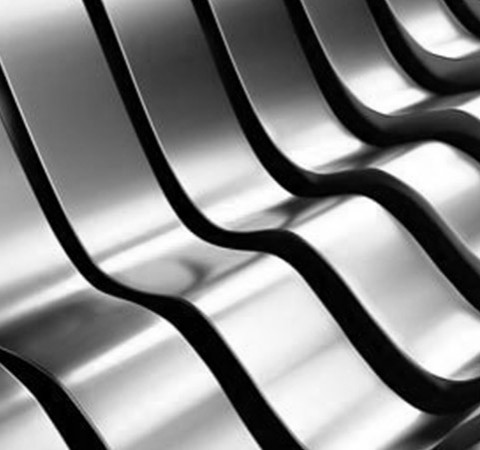

TAŚMY SPRĘŻYNOWE

Gatunek AISI DIN Grubość [mm] Szerokość [mm] Długość [mm] Rm [Mpa] HV
1.4310 304 X10CrNi18-8 0,01 – 4,0 2,00 – 600 min.300 700-2200 max.630
1.4401 316 X5CrNiMo17-12-2 0,01 – 4,0 2,00 – 600 min.300 700-1300 max.405
1.4404 316L X2CrNiMo17-12-2 0,01 – 4,0 2,00 – 600 min.300 700-1300 max.405
1.4568 631 X7CrNiAl 17-7 0,01 – 4,0 2,00 – 600 min.300 800-1800 max.545
1.4034 420F X46Cr13 0,01 – 4,0 2,00 – 600 min.300 600-2200 max.640
200 0,2 – 1,5 10,00 – 400 min.300 700-1700 max.530
1.4509 441 0,3 – 1,0 10 – 600 min.300 600-900 max.284
1.4016 430 0,3 – 1,0 10 – 600 min.300 600-900 max.284

TOLERANCJA SZEROKOŚCI DLA TAŚM WALCOWANYCH NA ZIMNO

Określona Grubość (t) Określona szerokość (w)
w < 40
Normalna Dobra (F) Precyzja (P)
0,05 < t < 0,10 + 0,17 / -0 + 0,13 / -0 + 0,10 / -0
0,25 < t < 0,50 + 0,20 / -0 + 0,15 / -0 + 0,12 / -0
0,50 < t < 1,00 + 0,25 / -0 + 0,20 / -0 + 0,15 / -0
1,00 < t < 1,50 + 0,25 / -0 + 0,22 / -0 + 0,15 / -0
1,50 < t < 2,50
2,50 < t < 3,00
Określona Grubość (t) Określona szerokość (w)
40 < w < 125
Normalna Dobra (F) Precyzja (P)
0,05 < t < 0,10 + 0,20 / -0 + 0,15 / -0 + 0,12 / -0
0,25 < t < 0,50 + 0,25 / -0 + 0,20 / -0 + 0,15 / -0
0,50 < t < 1,00 + 0,25 / -0 + 0,22 / -0 + 0,17 / -0
1,00 < t < 1,50 + 0,30 / -0 + 0,25 / -0 + 0,17 / -0
1,50 < t < 2,50 + 0,40 / -0 + 0,25 / -0 + 0,20 / -0
2,50 < t < 3,00 + 0,50 / -0 + 0,3 / -0 + 0,25 / -0
Określona Grubość (t) Określona szerokość (w)
125 < w < 250
Normalna Dobra (F) Precyzja (P)
0,05 < t < 0,10 + 0,25 / -0 + 0,20 / -0 + 0,15 / -0
0,25 < t < 0,50 + 0,30 / -0 + 0,22 / -0 + 0,17 / -0
0,50 < t < 1,00 + 0,40 / -0 + 0,25 / -0 + 0,20 / -0
1,00 < t < 1,50 + 0,50 / -0 + 0,30 / -0 + 0,22 / -0
1,50 < t < 2,50 + 0,60 / -0 + 0,40 / -0 + 0,25 / -0
2,50 < t < 3,00 + 0,6 / -0 + 0,40 / -0 + 0,25 / -0
Określona Grubość (t) Określona szerokość (w)
250 < w < 600
Normalna Dobra (F) Precyzja (P)
0,05 < t < 0,10 + 0,50 / -0 + 0,50 / -0 + 0,40 / -0
0,25 < t < 0,50 + 0,60 / -0 + 0,50 / -0 + 0,40 / -0
0,50 < t < 1,00 + 0,70 / -0 + 0,60 / -0 + 0,50 / -0
1,00 < t < 1,50 + 1,00 / -0 + 0,70 / -0 + 0,60 / -0
1,50 < t < 2,50 + 1,00 / -0 + 0,80 / -0 + 0,60 / -0
2,50 < t < 3,00 + 1,2 / -0 + 1,0 / -0 + 0,80 / -0

TOLERANCJE GRUBOŚCI DLA TAŚM WALCOWANYCH NA ZIMNO

Określona Grubość (t)
w < 125
Normalna Dobra (F) Precyzja (P)
0,05 < t < 0,10 ± 0,10t ± 0,06t ± 0,04t
0,10 < t < 0,15 ± 0,010 ± 0,008 ± 0,006
0,15 < t < 0,20 ± 0,015 ± 0,010 ± 0,008
0,20 < t < 0,25 ± 0,015 ± 0,012 ± 0,008
0,25 < t < 0,30 ± 0,017 ± 0,012 ± 0,009
0,30 < t < 0,40 ± 0,020 ± 0,015 ± 0,010
0,40 < t < 0,50 ± 0,025 ± 0,020 ± 0,010
0,50 < t < 0,60 ± 0,030 ± 0,020 ± 0,012
0,60 < t < 0,80 ± 0,030 ± 0,025 ± 0,014
0,80 < t < 1,00 ± 0,030 ± 0,025 ± 0,015
1,00 < t < 1,20 ± 0,035 ± 0,030 ± 0,018
1,20 < t < 1,50 ± 0,040 ± 0,030 ± 0,020
1,50 < t < 2,00 ± 0,050 ± 0,035 ± 0,025/td>
2,00 < t < 2,50 ± 0,050 ± 0,035 ± 0,025
2,50 < t < 3,00 ± 0,060 ± 0,045 ± 0,030
Określona Grubość (t)
125 < w < 250
Normalna Dobra (F) Precyzja (P)
0,05 < t < 0,10 ± 0,12t ± 0,10t ± 0,08t
0,10 < t < 0,15 ± 0,015 ± 0,012 ± 0,008
0,15 < t < 0,20 ± 0,020 ± 0,012 ± 0,010
0,20 < t < 0,25 ± 0,020 ± 0,015 ± 0,010
0,25 < t < 0,30 ± 0,025 ± 0,015 ± 0,012
0,30 < t < 0,40 ± 0,025 ± 0,020 ± 0,012
0,40 < t < 0,50 ± 0,030 ± 0,020 ± 0,015
0,50 < t < 0,60 ± 0,030 ± 0,025 ± 0,015
0,60 < t < 0,80 ± 0,035 ± 0,030 ± 0,018
0,80 < t < 1,00 ± 0,040 ± 0,030 ± 0,020
1,00 < t < 1,20 ± 0,045 ± 0,035 ± 0,025
1,20 < t < 1,50 ± 0,050 ± 0,035 ± 0,025
1,50 < t < 2,00 ± 0,060 ± 0,040 ± 0,030
2,00 < t < 2,50 ± 0,070 ± 0,045 ± 0,030
2,50 < t < 3,00 ± 0,070 ± 0,050 ± 0,035
Określona Grubość (t)
250 < w < 600
Normalna Dobra (F) Precyzja (P)
0,05 < t < 0,10 ± 0,15t ± 0,10t ± 0,08t
0,10 < t < 0,15 ± 0,020 ± 0,015 ± 0,010
0,15 < t < 0,20 ± 0,025 ± 0,015 ± 0,012
0,20 < t < 0,25 ± 0,025 ± 0,020 ± 0,012
0,25 < t < 0,30 ± 0,030 ± 0,020 ± 0,015
0,30 < t < 0,40 ± 0,030 ± 0,025 ± 0,015
0,40 < t < 0,50 ± 0,035 ± 0,025 ± 0,018
0,50 < t < 0,60 ± 0,040 ± 0,030 ± 0,020
0,60 < t < 0,80 ± 0,040 ± 0,035 ± 0,025
0,80 < t < 1,00 ± 0,050 ± 0,035 ± 0,025
1,00 < t < 1,20 ± 0,050 ± 0,040 ± 0,030
1,20 < t < 1,50 ± 0,060 ± 0,045 ± 0,030
1,50 < t < 2,00 ± 0,070 ± 0,050 ± 0,035
2,00 < t < 2,50 ± 0,080 ± 0,060 ± 0,040
2,50 < t < 3,00 ± 0,090 ± 0,070 ± 0,045
